三葉推進式攪拌器在釜內的流動方式

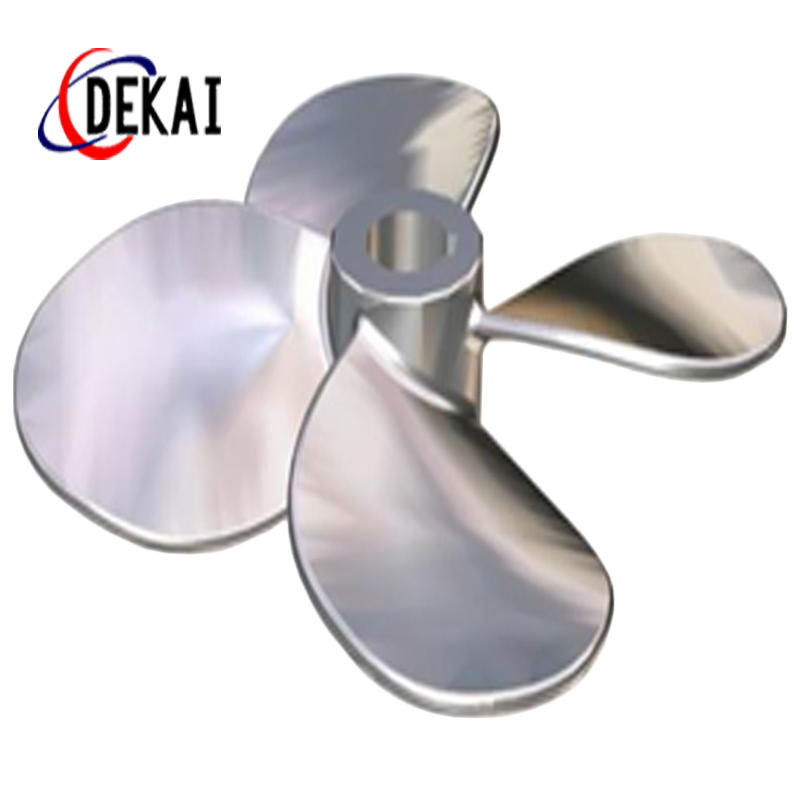

三葉推進式攪拌器在工作時，推進式攪拌器如同一臺無外殼的軸流泵，高速旋轉的葉輪使液體作軸向和切向運動。液體的軸向分速度使液體沿軸向向下.流動，流至釜底時再沿釜壁折回，并重新返回旋槳入口，總體循環流動，起到混合液體的作用。?液體的切向分速度使液體在容器內作圓周運動，這種圓周運動使釜中.心處的液面下凹，釜壁處的液面上升，從而使釜的有.效容積減小。?文庫下凹嚴重時槳葉的中.心甚至會吸入空氣，便攪拌效果急劇下降。?當釜內物料為液-液或液-固多相體系時，圓周運動還會使物料出現分層現象，起著與混合相反的作用，故應采取措施抑.制釜內物料的圓周運動。推進式攪拌器的特點是液體循環量較大，但產生的湍動程度不高，常用于低粘度液體的反應，混合，傳熱以及固液比較小的溶解和懸浮等過程。渦輪式攪拌器有多種型式，大部分盤狀葉片都屬于齒狀葉片，其葉輪直徑亦較小，通常也僅為釜徑的0.3倍，轉速可達10-500，葉端圓周速度可達4-10.渦輪式攪拌器沿葉輪半徑方向高速流出的液體推動釜內液體流向釜壁，遇阻后分別形成上下兩條回路重新流回攪拌器入口，因而形成總體循環流動。流出液體切向分速度會使釜內液體產生圓周運動，應采取措施予以抑.制。與推進式攪拌器相比，此類攪拌器所產生的總體循環流動的回路更為曲折，且由于出口流速較高，因而葉端附近的液體湍動更為強烈，從而產生較大的剪切力。
