攪拌器及選型
在反應釜攪拌器的選用：根據被攪拌液體容積的大小選用攪拌器的型式；根據被攪拌液體的黏度大小選用；根據工藝要求的攪拌速度選用，快速攪拌實現液體混合攪拌或形成穩定固體顆粒懸浮液攪拌時應選用渦輪式攪拌器或螺旋槳式攪拌器；反應釜容積小于500m3時，采用側入式，葉輪以螺旋槳式攪拌器為佳；根據傳熱方式考慮，夾套給熱以錨式攪拌器為宜；槽內設盤管的給熱結構應選用螺旋槳式攪拌器或渦輪式攪拌器。
螺旋槳直入式攪拌器為軸向流，攪拌目的是混合，液相反應，固體懸浮，晶析、傳熱和溶解；螺旋槳側入式攪拌器軸向流，攪拌目的是混合，傳熱，防止沉積、均一化；斜片槳焦安琪軸向流的攪拌目的是混合、液相反應，固體懸浮，溶解，分散；平槳攪拌器徑向流的攪拌目的是混合，液相反應，溶解，分散；渦輪攪拌器徑向流，攪拌目的是混合，液相反應，傳熱，溶解，分散，氣體吸收；錨式攪拌器、螺桿攪拌器，螺帶攪拌器都是徑向流，攪拌目的是混合，傳熱，溶解。

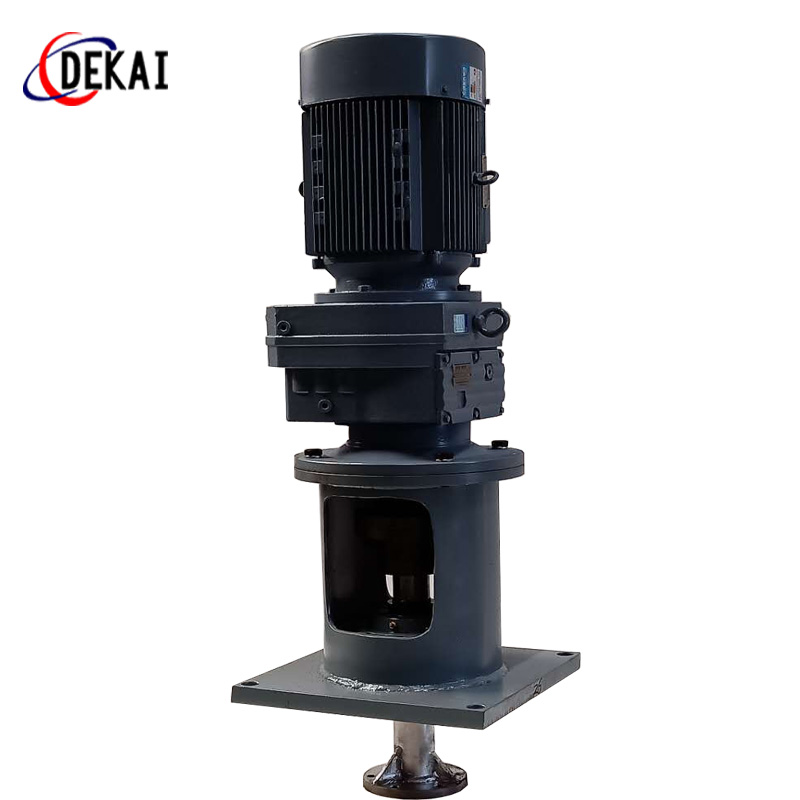

攪拌裝置的設計選型與攪拌作業目的緊密結合。各種不同的攪拌過程需要由不同的攪拌裝置運行來實現，在設計選型時先要根據工藝對攪拌作業的目的和要求，確定攪拌器型式，電動機功率，攪拌速度，然后選擇減速機，機架，攪拌軸，軸封等各部件。
按照工藝條件，攪拌目的和要求，選擇攪拌器型式，選擇焦安琪型式時應充分掌握攪拌器的動力特性和攪拌器在攪拌過程中所產生的流動狀態與各種攪拌的關系。
按照所確定的攪拌器型式及攪拌器在攪拌過程中所產生的流動狀態，工藝對攪拌混合時間，沉降速度，分散度的控制要求，通過試驗設計，確定電機功率，攪拌速度，攪拌器直徑。
按照電動機功率，攪拌轉速及工藝條件，從減速機選型表中選擇確定減速機機型。如果按照實際工作扭矩來選擇減速機，則實際工作扭矩應小于減速機許用扭矩。
按照減速機的輸出軸頭和攪拌軸系支承方式選擇與相同型號規格的機架聯軸器；按照機架攪拌軸頭尺寸，安裝容納空間及工作壓力，工作溫度選擇軸封型式，按照安裝形式和結構要求，設計選擇攪拌軸結構型式，并校檢及強度、剛度。按照機架的公稱心寸，攪拌軸的擱軸型式及壓力等級，選擇安裝底蓋，凸緣底座或凸緣法蘭。在以上選擇過程中，攪拌裝置的組合、配置，配置過程中各部件之間聯接關鍵尺寸是軸頭尺寸，軸頭尺寸一致的各部件原則上可互換，組合。
