釜式反應器的攪拌裝置組成
攪拌設備主要由攪拌裝置、攪拌罐和軸與軸封3大部分組成。攪拌裝置包括傳動裝置、攪拌器以及攪拌軸。而攪拌罐則包括罐體以及附件。攪拌器分類：按流體流動形態分為：軸向流攪拌器、徑向流攪拌器、混合流攪拌器。按結構分為：平葉、折葉、螺旋面葉。按攪拌用途分為：1低粘流體用攪拌器（推進式、長薄葉螺旋槳、槳式、開啟渦輪式、圓盤渦輪式、布魯馬金式、板框槳式、三葉后彎式等）。2高粘流體用攪拌器（錨式、框式、鋸齒圓盤式、螺旋槳式、螺帶式、螺旋-螺帶式等）。槳式、推進式、渦輪式和錨式攪拌器在攪拌反應設備中應用最為廣泛，據統計約占攪拌器總數的75%~80%。

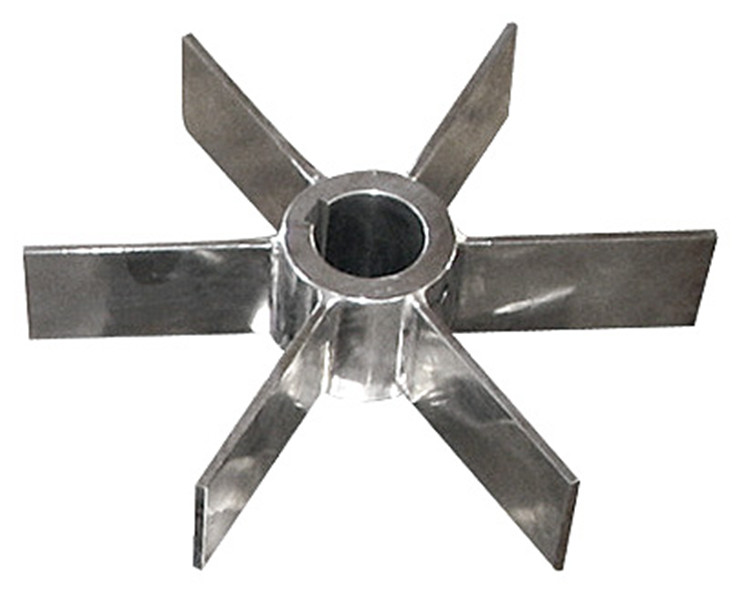

幾種常用的攪拌器：1.槳式攪拌器，結構最簡單，葉片用扁鋼制成，焊接或用螺栓固定在輪轂上，葉片數是2、3、或4片，葉片形式可分為平直葉式和折葉式兩種。2.推進式攪拌器，推進式攪拌器又稱船用推進器常用于低粘流體中。結構：標準推進式攪拌器有三瓣葉片，其螺距與槳直徑d相等。它直徑較小，d/D=1/4~1/3,葉端速度一般為7~10m/s,最高達15m/s。3.渦輪式攪拌器又稱透平式葉輪，是應用較廣的一種攪拌器，能有效地完成幾乎所有的攪拌操作，并能處理黏度范圍很廣的流體。
